RACCORD EN TE REDUIT CENTRAL - 026/020/026
690200208048
Type de produit : raccord en T réduit central femelle–femelle–femelle
Matériau : corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm) ou chromée selon référence
Filetage : BSP ISO 228-1 femelle sur les trois ports ; ratio de réduction central intégré
Pression de service : PN 16 (16 bar max.)
Température d’utilisation : –20 °C à +110 °C
Étanchéité : joints plats EPDM prémontés sur chaque port pour connexion étanche immédiate
Conformité : conforme aux normes EN 1254-2 et ISO 228-1
Commander via WhatsApp

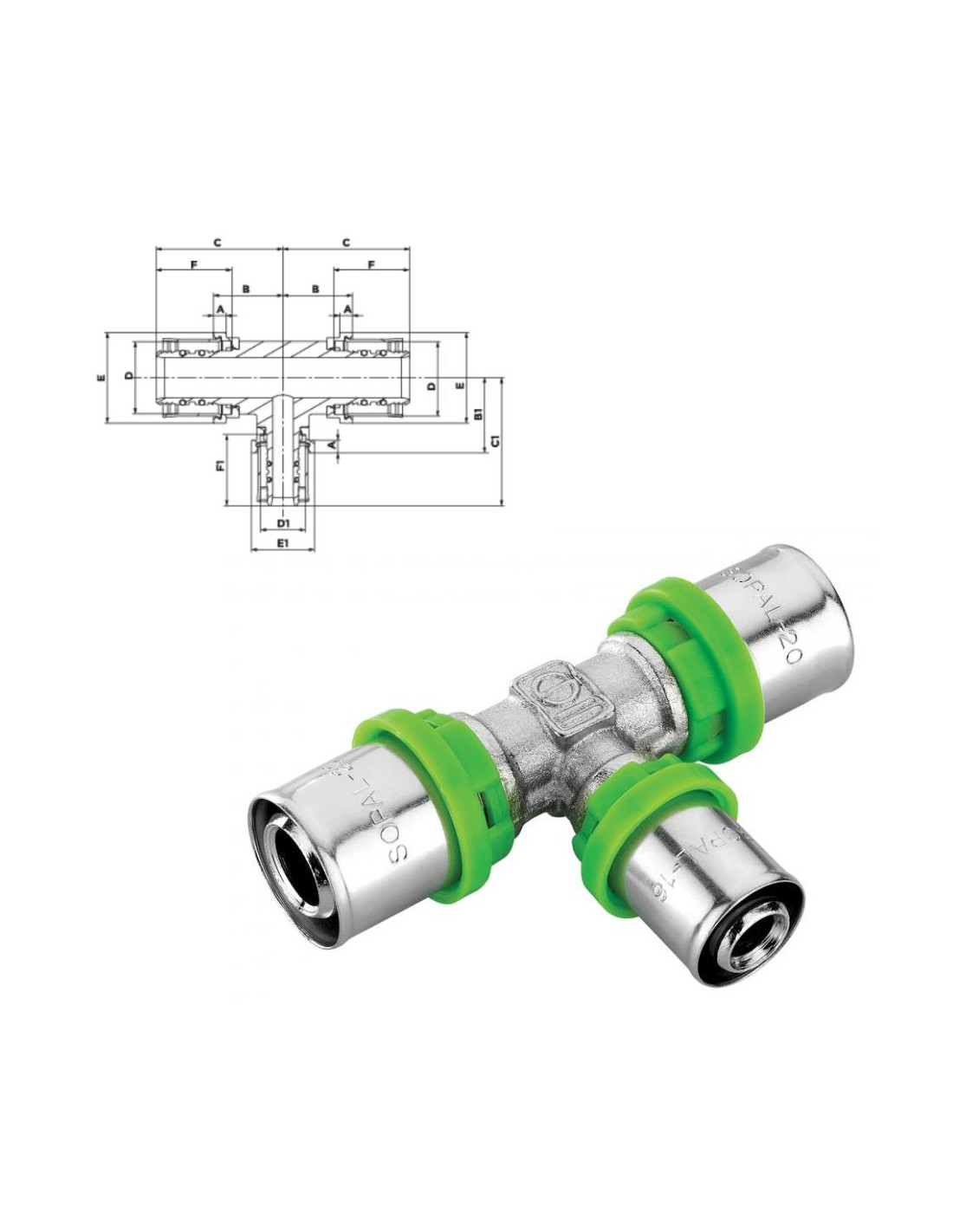

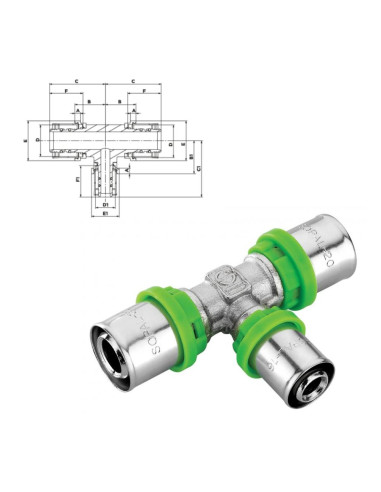

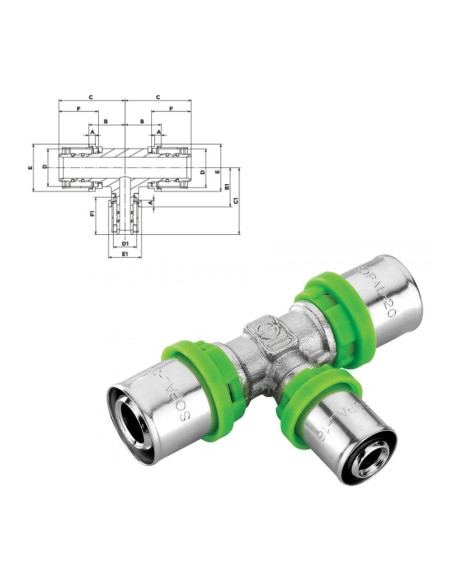

RACCORD EN TE REDUIT CENTRAL
| UGS | Code | D | D1 | A | B | B1 | C | C1 | E | E1 | F | F1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 690200208042 | 13FQA03 | 20 | 16 | 5 | 24 | 24 | 43 | 43 | 27 | 23 | 26 | 26 |
| 690200208046 | 13FSA03 | 26 | 16 | 5 | 25 | 25 | 44 | 44 | 28 | 23 | 28 | 26 |
| 690200208048 | 13FTA03 | 26 | 20 | 5 | 27 | 27 | 47 | 47 | 33 | 27 | 28 | 26 |
| — | 13JKA03 | 26 | 32 | 5 | 30 | 27 | 51 | 51 | 33 | 39 | 28 | 28 |
| 690200208095 | 13JLA03 | 32 | 16 | 5 | 24 | 25 | 45 | 52 | 39 | 33 | 28 | 26 |
| — | 13FUA03 | 32 | 20 | 5 | 24 | 25 | 47 | 52 | 39 | 27 | 28 | 28 |
| — | 13FVA03 | 32 | 26 | 5 | 30 | 25 | 51 | 55 | 39 | 33 | 28 | 28 |
- Diamètre
- 026/020/026
- Matériau
- corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm) ou chromée selon référence
- Filetage
- BSP ISO 228-1 femelle sur les trois ports ; ratio de réduction central intégré
- Étanchéité
- joints plats EPDM prémontés sur chaque port pour connexion étanche immédiate
- Pression de service
- PN 16 (16 bar max.)
- D
- 26
- D1
- 20
- E
- 33
- A
- 5
- B
- 27
- Type de produit
- raccord en T réduit central femelle–femelle–femelle
- Température d’utilisation
- –20 °C à +110 °C
- Conformité
- conforme aux normes EN 1254-2 et ISO 228-1
- C
- 47
- F
- 28
