RACCORD EN TE RÉDUIT 1 CÔTÉ - 020x020x016
Type de produit : raccord en T réduit 1 côté (deux ports femelles de même diamètre, un port latéral de diamètre réduit) Matériau : corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm) ou chromée selon référence Filetage : BSP ISO 228-1 femelle sur les deux ports principaux (disponibles en ½″, ¾″, 1″, 1 ¼″, etc) et port réduit femelle (par exemple ½″→¾″→½″ ou ¾″→1″→¾″ selon référence) Pression de service : PN 16 (16 bar max.) Température d’utilisation : –20 °C à +110 °C Étanchéité : joints plats EPDM prémontés sur chaque port pour une connexion étanche immédiate Conformité : conforme aux normes EN 1254-2 et ISO 228-1 Avantages : Réduction intégrée sur un seul côté sans nécessiter d’accessoires supplémentaires Installation rapide et…
Commander via WhatsApp

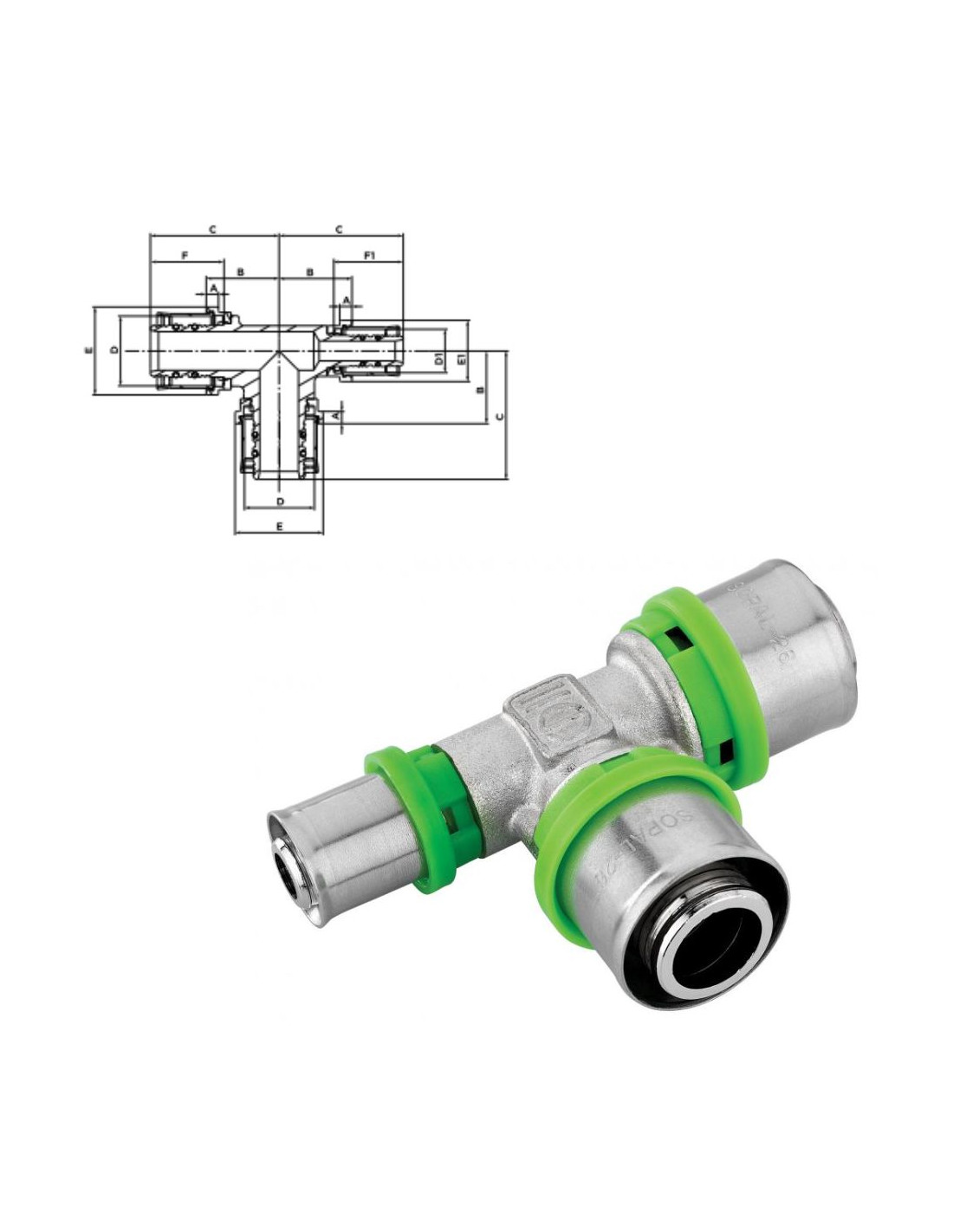

RACCORD EN TE RÉDUIT 1 CÔTÉ
| UGS | Code | D | D1 | A | B | C | E | E1 | F | F1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 690200208043 | 13FAA03 | 20 | 16 | 5 | 24 | 43 | 27 | 23 | 26 | 26 |
| 690200208049 | 13FAC03 | 26 | 16 | 5 | 27 | 48 | 33 | 23 | 28 | 26 |
| — | 13FDA03 | 26 | 20 | 5 | 27 | 48 | 33 | 27 | 28 | 26 |
- Diamètre
- 020x020x016
- Matériau
- corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm) ou chromée selon référence
- Étanchéité
- joints plats EPDM prémontés sur chaque port pour une connexion étanche immédiate
- Pression de service
- PN 16 (16 bar max.)
- D
- 20
- D1
- 16
- E
- 27
- A
- 5
- B
- 24
- Type de produit
- raccord en T réduit 1 côté (deux ports femelles de même diamètre, un port latéral de diamètre réduit)
- Température d’utilisation
- –20 °C à +110 °C
- Conformité
- conforme aux normes EN 1254-2 et ISO 228-1
- C
- 43
- F
- 26
- E1
- 23
