RACCORD DROIT REDUIT TT - 020/016
690200208028
Type de produit : raccord droit réduit TT (femelle–femelle)
Matériau : corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm)
Filetage : BSP ISO 228-1 femelle–femelle (réduction entre deux diamètres) suivant référence
Pression de service : PN 16 (16 bar max.)
Température d’utilisation : –20 °C à +110 °C
Étanchéité : joints plats EPDM intégrés sur chaque extrémité pour une connexion étanche immédiate
Conformité : conforme aux normes EN 1254-2 et ISO 228-1
Commander via WhatsApp
RACCORD DROIT REDUIT TT

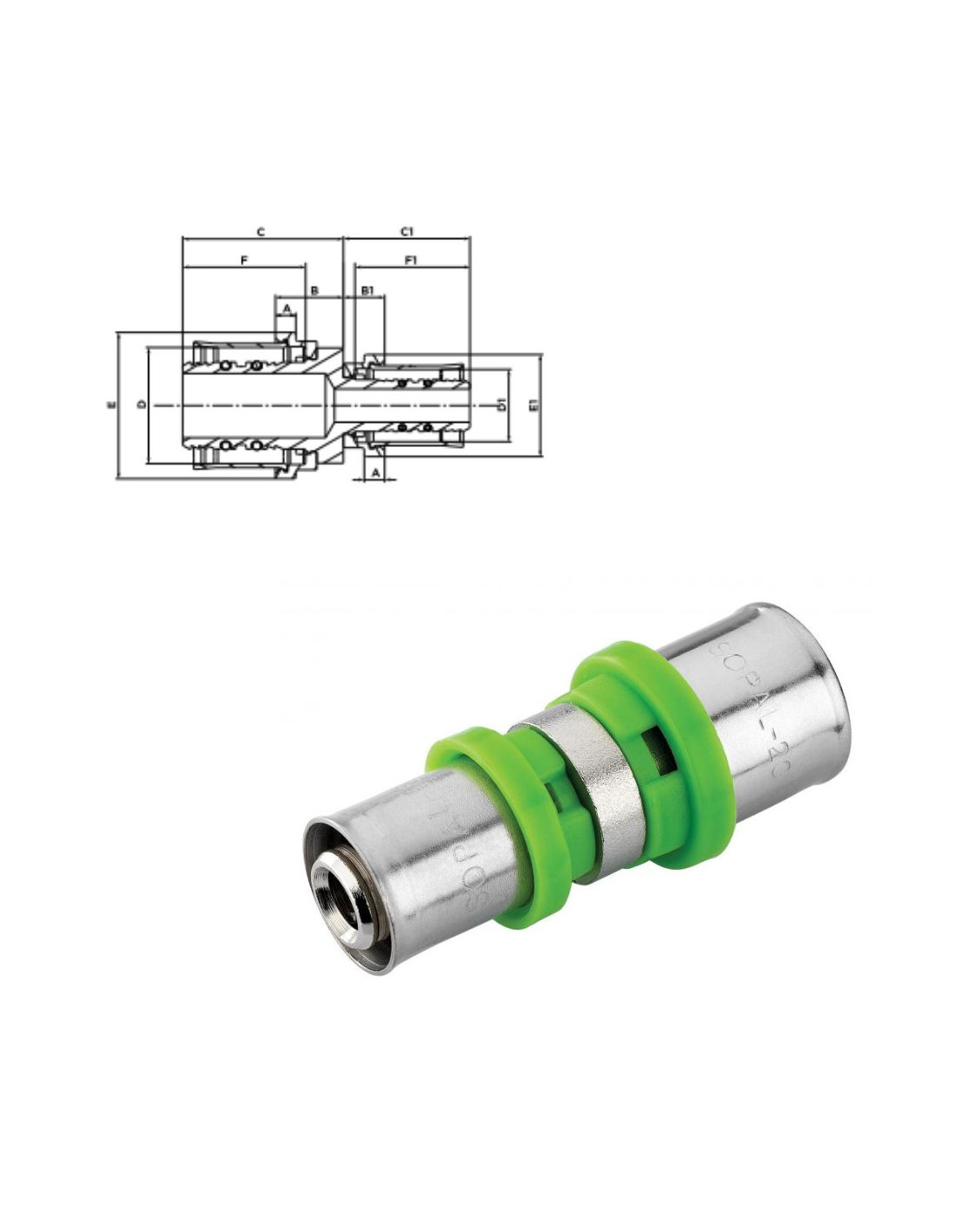

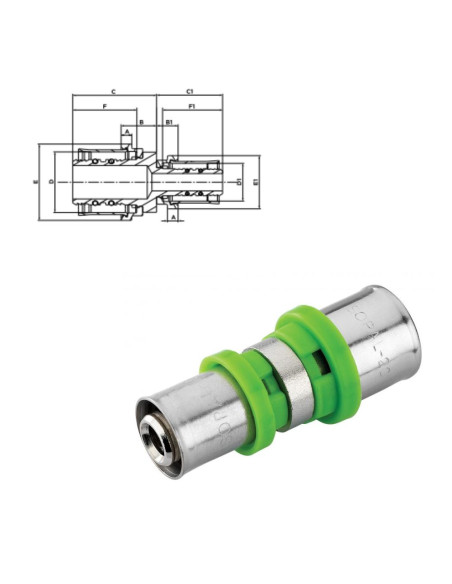

| UGS | Code | D | D1 | A | B | B1 | C | C1 | E | E1 | F | F1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 690200208028 | 13EWA03 | 20 | 16 | 5 | 15 | 9 | 35 | 28 | 27 | 23 | 26 | 26 |
| — | 13EYA03 | 26 | 16 | 5 | 15 | 9 | 36 | 28 | 33 | 23 | 28 | 26 |
| 690200208030 | 13EZA03 | 26 | 20 | 5 | 15 | 9 | 36 | 28 | 33 | 27 | 28 | 26 |
| — | 13FOA03 | 32 | 20 | 5 | 15 | 9 | 36 | 28 | 39 | 27 | 28 | 26 |
| — | 13FIA03 | 32 | 26 | 5 | 15 | 9 | 36 | 30 | 39 | 33 | 28 | 28 |
- Diamètre
- 020/016
- Matériau
- corps en laiton CW617N, finition nickelée (épaisseur de chrome ≥ 12 µm)
- Filetage
- BSP ISO 228-1 femelle–femelle (réduction entre deux diamètres) suivant référence
- Étanchéité
- joints plats EPDM intégrés sur chaque extrémité pour une connexion étanche immédiate
- Pression de service
- PN 16 (16 bar max.)
- D
- 20
- D1
- 16
- E
- 27
- A
- 5
- B
- 15
- Type de produit
- raccord droit réduit TT (femelle–femelle)
- Température d’utilisation
- –20 °C à +110 °C
- Conformité
- conforme aux normes EN 1254-2 et ISO 228-1
- C
- 35
- F
- 26
- B1
- 9
- C1
- 28
- E1
- 23
