RACCORD COUDÉ T FEMELLE - 026 3/4" F
Type de produit : raccord coude en T femelle 90° Matériau : corps en laiton CW617N, finition chrome (épaisseur ≥ 12 µm) ou nickelage selon référence Filetage : BSP ISO 228-1 femelle sur les trois raccordements (disponible en ½″, ¾″, 1″ et 1¼″ etc selon référence) Pression de service : PN 16 (16 bar max.) Température d’utilisation : –20 °C à +110 °C Étanchéité : joints plats EPDM intégrés sur chaque port pour une connexion étanche immédiate Conformité : conforme aux normes EN 1254-2 et ISO 228-1 Installation : Visser chaque bras du T sur tuyaux ou accessoires femelles à l’aide d’une clé plate (couple recommandé : 20–25 Nm) Pas de rotation du circuit interne grâce aux joints pré-montés Applications : Dérivation de tuyauteries dans systèmes de…
Commander via WhatsApp
RACCORD COUDÉ T FEMELLE

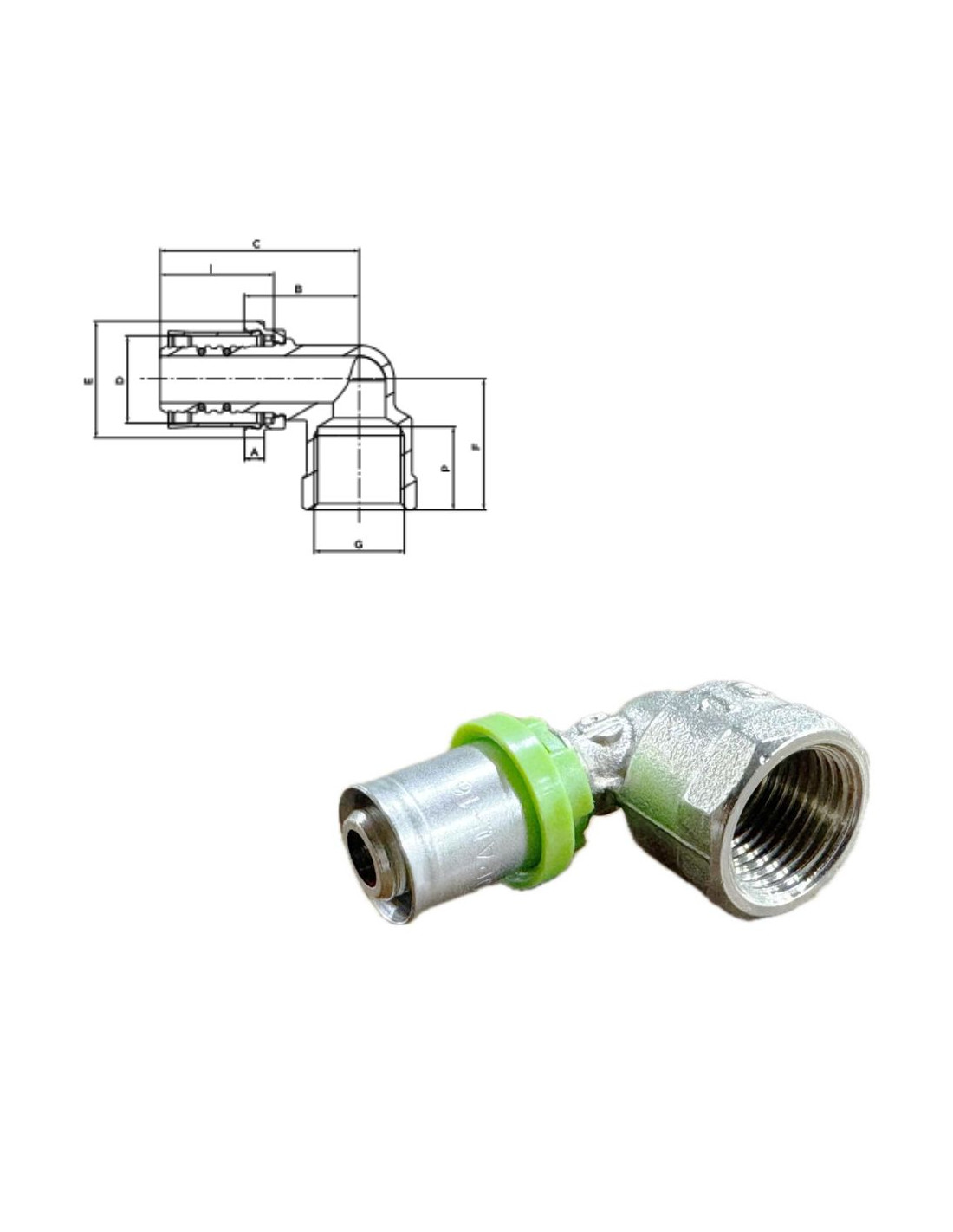

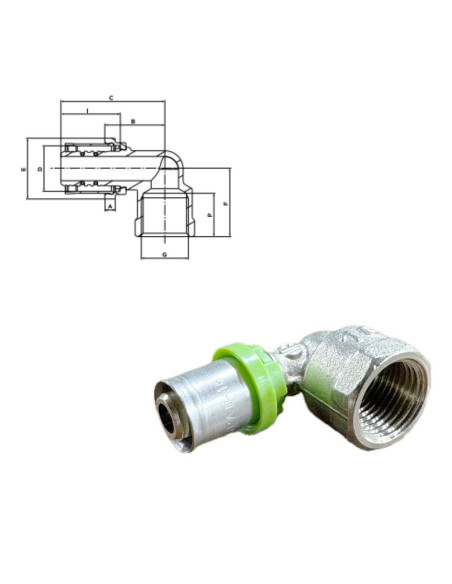

| UGS | Code | D | G | A | B | C | E | F | P | I |
|---|---|---|---|---|---|---|---|---|---|---|
| 690200208012 | 1398A03 | 16 | 1/2″ | 5 | 27 | 46 | 23 | 28 | 17 | 26 |
| 690200208088 | 13ADA03 | 20 | 1/2″ | 5 | 26 | 46 | 27 | 30 | 19 | 26 |
| 690200208089 | 13ACA03 | 20 | 3/4″ | 5 | 28 | 48 | 25 | 30 | 18 | 26 |
| 690200208090 | 13BUA03 | 26 | 3/4″ | 5 | 29 | 50 | 33 | 35 | 19 | 28 |
| — | 13BVA03 | 26 | 1″ | 5 | 31 | 52 | 33 | 33 | 17 | 28 |
- Diamètre
- 026 3/4″ F
- Matériau
- corps en laiton CW617N, finition chrome (épaisseur ≥ 12 µm) ou nickelage selon référence
- Filetage
- BSP ISO 228-1 femelle sur les trois raccordements (disponible en ½″, ¾″, 1″ et 1¼″ etc selon référence)
- Étanchéité
- joints plats EPDM intégrés sur chaque port pour une connexion étanche immédiate
- Pression de service
- PN 16 (16 bar max.)
- D
- 20
- I
- 26
- E
- 25
- G
- 3/4″
- A
- 5
- B
- 28
- Type de produit
- raccord coude en T femelle 90°
- Température d’utilisation
- –20 °C à +110 °C
- Conformité
- conforme aux normes EN 1254-2 et ISO 228-1
- C
- 48
- F
- 30
- P
- 18
