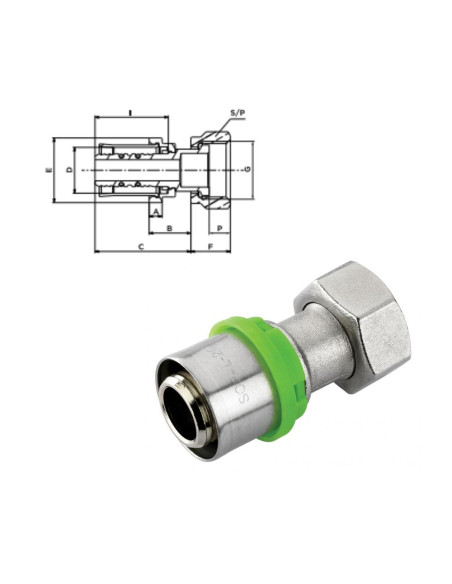

RACCORD DROIT ECROU LIBRE - 020 3/4" F
Type de produit : raccord droit à écrou libre Matériau : corps en laiton CW617N, finition nickelée (épaisseur chrome ≥ 12 µm) Filetage : BSP ISO 228-1 mâle, disponible en ½″, ¾″, 1″, 1¼″ etc selon référence Pression de service : PN 16 (16 bar max.) Température d’utilisation : –20 °C à +110 °C Étanchéité : joint plat EPDM intégré Conformité : normes EN 1254-2 et ISO 228-1 Installation : Positionner la partie mâle dans le raccord femelle Maintenir le tube, puis serrer l’écrou libre à l’aide d’une clé plate (couple recommandé : 20–25 Nm) Aucun mouvement du tuyau pendant le serrage grâce à l’écrou libre Applications : raccordement de circuits sanitaires et chauffage, dérivations sur collecteur, installations de plomberie industrielle et domestique…
Commander via WhatsApp
RACCORD DROIT ECROU LIBRE

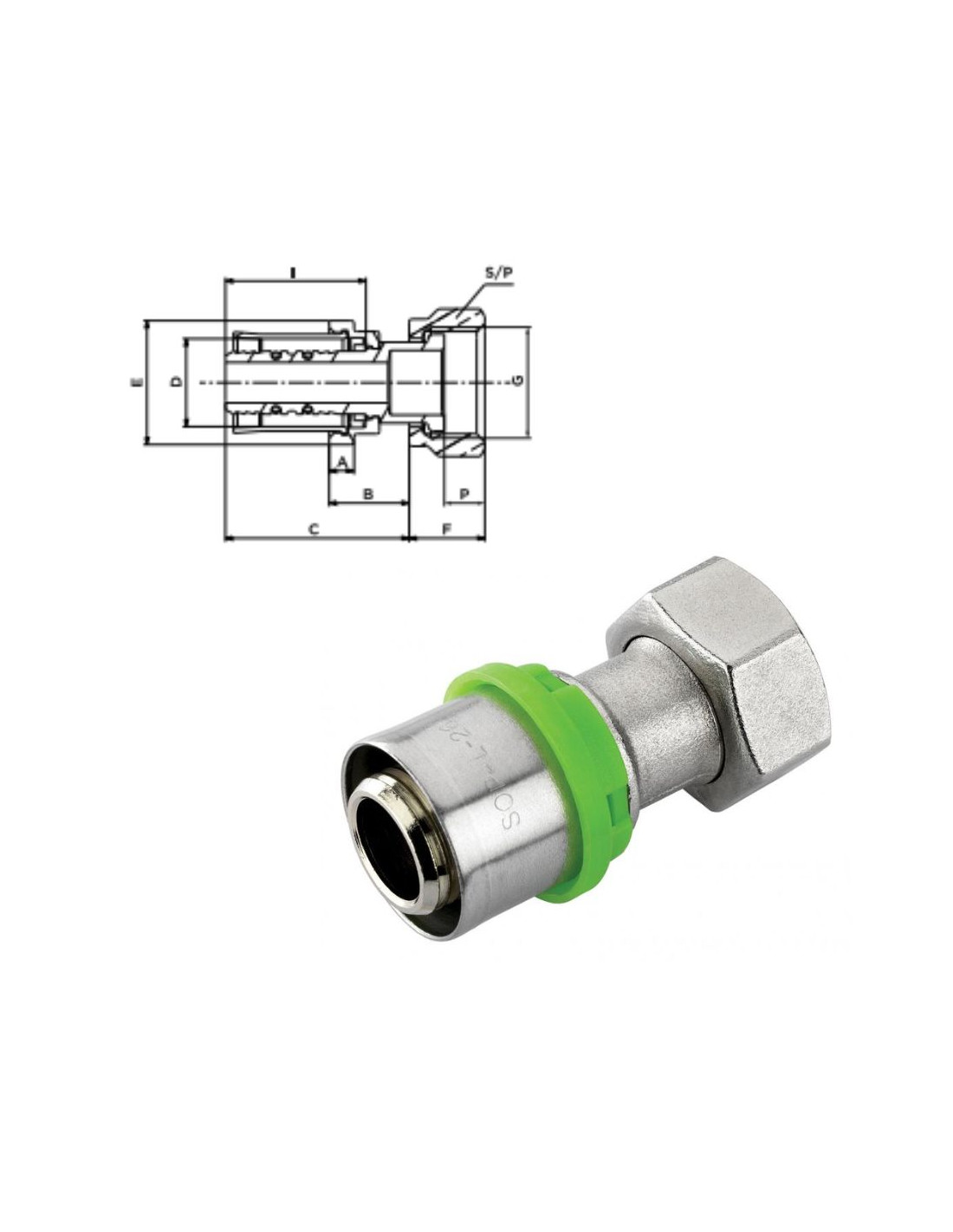

| UGS | Code | D | G | A | B | C | E | F | P | I | S/P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 690200208020 | 13A2A03 | 16 | 1/2″ | 5 | 15 | 34 | 23 | 14 | 7 | 26 | 24 |
| 690200208021 | 13J9A03 | 16 | 3/4″ | 5 | 18 | 37 | 23 | 14 | 8 | 26 | 30 |
| 690200208022 | 13DNA03 | 20 | 1/2″ | 5 | 25 | 44 | 27 | 14 | 9 | 26 | 24 |
| 690200208023 | 13DQA03 | 20 | 3/4″ | 5 | 27 | 47 | 33 | 16 | 9 | 28 | 30 |
| 690200208025 | 13DRA03 | 26 | 3/4″ | 5 | 27 | 47 | 33 | 16 | 9 | 28 | 30 |
| 690200208024 | 13DRA03 | 26 | 1″ | 5 | 24 | 46 | 33 | 18 | 12 | 29 | 36 |
| 690200208026 | 13DSA03 | 32 | 1″1/4 | 5 | 21 | 42 | 39 | 17 | 11 | 28 | 47 |
- Diamètre
- 020 3/4″ F
- Matériau
- corps en laiton CW617N, finition nickelée (épaisseur chrome ≥ 12 µm)
- Filetage
- BSP ISO 228-1 mâle, disponible en ½″, ¾″, 1″, 1¼″ etc selon référence
- Étanchéité
- joint plat EPDM intégré
- Pression de service
- PN 16 (16 bar max.)
- D
- 20
- I
- 28
- E
- 33
- G
- 3/4″
- S/P
- 30
- A
- 5
- B
- 27
- Type de produit
- raccord droit à écrou libre
- Température d’utilisation
- –20 °C à +110 °C
- Conformité
- normes EN 1254-2 et ISO 228-1
- C
- 47
- F
- 16
- P
- 9
