Collier de prise avec bague de renforcement

Référence 210100204280

Avantages

Collier de prise en charge renforcé PN 10.
Pas de pertes sur chantier
Collier PP-B avec protection anti-UV, bague de renfort inox, joint nitrile (NBR), boulons acier galvanisé.
Plusieurs modèles disponibles avec diamètres et nombre de boulons différents.

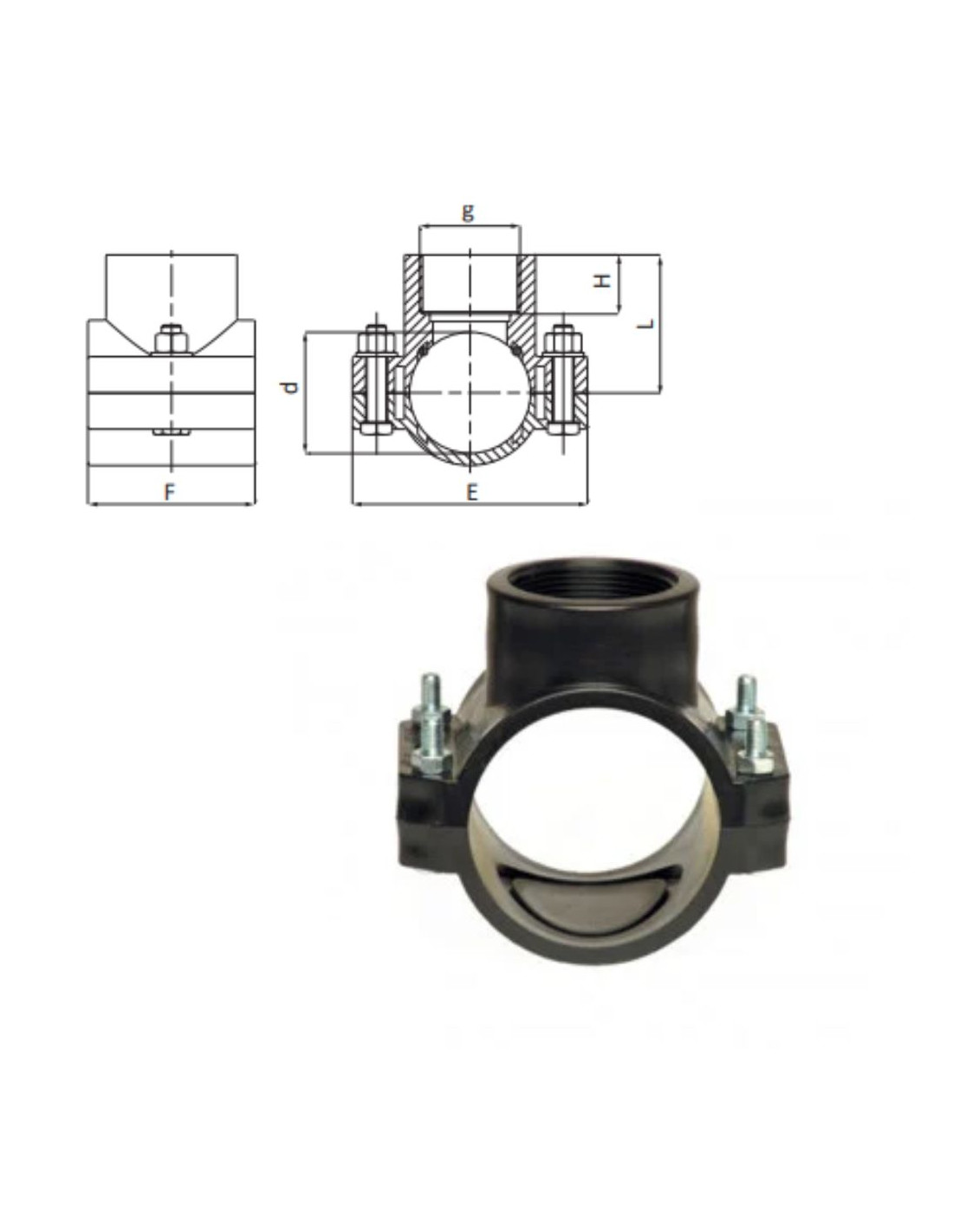

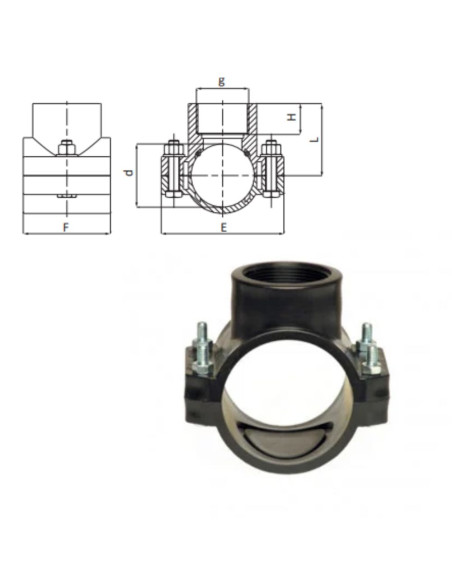

Collier de prise avec bague de renforcement

CODE	DIM dxg	L	H	E	F	NF	Pmax
—	25 × 1/2″	38	20	76	49	2	10
—	25 × 3/4″	38	21	76	49	2	10
210100204364	32 × 1/2″	41	17	81	56	2	10
210100204365	32 × 3/4″	41	21	81	56	2	10
—	32 × 1″	44	23	81	56	2	10
—	40 × 1/2″	41	17	81	60	2	10
—	40 × 3/4″	46	18	81	60	2	10
—	40 × 1″	46	23	81	60	2	10
210100204193	50 × 1/2″	50	17	98	69	4	10
210100204259	50 × 3/4″	50	18	98	69	4	10
—	50 × 1″	52	20	98	69	4	10
—	50 × 1 1/4″	57	25	98	69	4	10
210100204281	63 × 1/2″	55	16	105	79	4	10
210100204280	63 × 3/4″	55	18	105	79	4	10
—	63 × 1″	59	20	105	79	4	10
210100204366	63 × 1 1/4″	63	25	105	79	4	10
—	63 × 1 1/2″	63	28	105	79	4	10
—	75 × 1/2″	62	17	120	90	4	10
—	75 × 3/4″	62	18	120	90	4	10
—	75 × 1″	65	21	120	90	4	10
—	75 × 1 1/4″	68	24	120	90	4	10
—	75 × 1 1/2″	68	23	120	90	4	10
—	75 × 2″	72	27	120	90	4	10
—	90 × 1/2″	70	17	135	90	4	10
—	90 × 3/4″	70	19	135	90	4	10
—	90 × 1″	72	21	135	90	4	10
210100204367	90 × 1 1/4″	76	24	135	90	4	10
—	90 × 1 1/2″	76	24	135	90	4	10
210100204368	90 × 2″	80	27	135	90	4	10
—	110 × 1/2″	80	17	168	99	4	10
—	110 × 3/4″	80	19	168	99	4	10
—	110 × 1″	84	20	168	99	4	10
—	110 × 1 1/4″	86	23	168	99	4	10
—	110 × 1 1/2″	86	23	168	99	4	10
—	110 × 2″	90	27	168	99	4	10
—	125 × 1/2″	108	25	190	106	6	10
—	125 × 3/4″	108	26	190	106	6	10
—	125 × 1″	109	26	190	106	6	10
—	125 × 1 1/4″	113	28	190	106	6	10
—	125 × 1 1/2″	113	28	190	106	6	10
—	125 × 2″	113	30	190	106	6	10
—	*160 × 3/4″	108	19	215	175	6	6
—	*160 × 1″	110	21	215	175	6	6
—	*160 × 1 1/4″	113	24	215	175	6	6
—	*160 × 1 1/2″	115	26	215	175	6	6
—	*160 × 2″	117	30	215	175	6	6
—	*160 × 2 1/2″	125	32	215	175	6	6
—	*160 × 3″	134	35	215	175	6	6
—	*160 × 4″	135	40	215	175	6	6
—	*200 × 3/4″	128	23	262	175	6	6
—	*200 × 1″	130	23	262	175	6	6
—	*200 × 1 1/4″	133	23	262	175	6	6
—	*200 × 1 1/2″	133	23	262	175	6	6
—	*200 × 2″	135	30	262	175	6	6
—	*200 × 2 1/2″	150	32	262	175	6	6
—	*200 × 3″	152	35	262	175	6	6
—	*200 × 4″	155	42	262	175	6	6

Diamètre: ø63
L [mm]: 55
H [mm]: 18
E [mm]: 105
F [mm]: 79
NF: 4
Pmax [bar]: 10
Filtage de Sortie: 3/4″
DIM dxg [mm × in.]: 63 × 3/4″
